Правильный монтаж сэндвич-панелей это один из решающих факторов, определяющих прочность и долговечность здания. Поэтому большое значение следует уделять не только качеству самих сэндвич-панелей, но и сопутствующих материалов – доборных элементов и комплектующих. И, главное, процесс должен быть выполнен квалифицированными специалистами, ведь ошибки могут привести к негативным последствиям и повреждениям конструкции. Сэндвич-панели используют для сооружения стен и кровли быстровозводимого здания. Каждая разновидность работ имеет свои особенности. Покупая сэндвич-панели следует изучить тех. документацию, где указаны узлы крепления, типы доборных элементов и способы применения комплектующих.

• Сборка и установка металлоконструкции

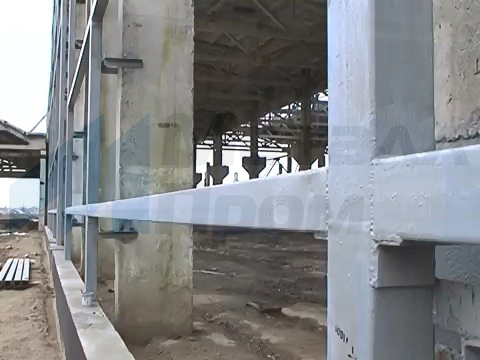

• Подготовка металлического каркаса – металл очищается от коррозии, и затем на его поверхность наносится алкидная грунтовка
• Выполнение уплотнительной слоя-подкладки с помощью самоклеющейся уплотнительной ленты
• Монтирование стен начинается от цоколя или от угла, внутрь замка наносится силиконовый герметик
• Монтирование кровли начинается от свеса к коньку, сэндвич-панели соединяются внахлест.
• Установка доборных элементов

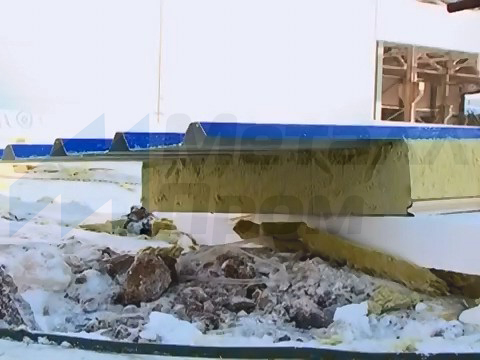

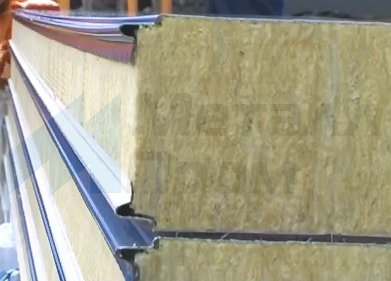

Следует закончить все работы по возведению каркаса здания, грунтовку и окраску металлоконструкции. Нанесите отметки на местах крепления к колоннам. Перед началом работ необходимо расчистить строительную площадку под выгрузку панелей, которые потом следует расположить на специально приготовленной прокладке из дерева, пенопласта или полистирола. Затем — вскрыть упаковочную пленку с пачки сэндвич-панелей. После удаления пленки, осмотрите замки панелей на предмет наличия излишек утеплителя. При их наличии, излишки утеплителя удалять скребком.

Для нарезки используют следующие инструменты:

• Циркулярная пила по металлу
• Ленточная пила по металлу
• Электрический лобзик
• Электрические ножницы по металлу

Запрещается использовать углошлифовальную машину (болгарку) и другие инструменты и способы, предполагающие сильное температурное воздействие. Такой сильный нагрев металлического листа облицовки приводит к разрушению клея и нарушению сцепления утеплителя с металлом, и, следовательно, к постепенной коррозии и нарушению прочности.

Подъем сэндвич-панелей осуществляется с использованием механических или вакуумных захватов (вакуумных присосок). Применяя механический захват-струбцину,панель можно поднимать горизонтально. Захваты типа «Майна-Вира» поднимают панель в вертикальном положении.
Большим плюсов вакуумных захватов является быстрота крепления сэндвич-панели; они позволяют осуществить крепление менее чем за десять минут. Они стоят дороже механических, но работать с ними гораздо удобнее. Используя вакуумные присоски следует снять пленку в местах крепления. Полностью снимать всю пленку нет необходимости, можно сделать это после окончания монтирования. Зафиксированную панель поднимают с помощью крана или лебедки.

Список необходимого оборудования и строительных материалов:

• Шуруповерт
• Мягкие стропы
• Механические или вакуумные захваты
• Ножницы по металлу
• Герметик
• Уплотнительная лента
• Самонарезающиеся шурупы для сэндвич-панелей
• Самонарезающиеся шурупы для доборных элементов
• Уровень
• Ножовка
• Доборные элементы

Технология монтажа сэндвич панелей: описание укладки ↑

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку. Первая плита должна формировать свес. Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите. Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше. При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

5–10⁰ (9–18%) – 300 мм; 10–20⁰ (18–36%) – 200 мм.

У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки. Удаляют также и слой утеплителя. На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый). Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

Технические моменты монтажа

При установке требуется обеспечить последовательность слоев, чтобы изнутри лежал наиболее паропроницаемый, затем, при приближении к наружной части, уровень характеристик снижался. Это требуется чтобы влага, которая попадет под отделку проёма могла испаряться оттуда.

Важно при монтаже пластиковых окон устанавливать откосы в следующем порядке:

1. Поверхностный слой, защищающий от проникновения пара слой должен быть промазан мастикой или силиконом. Альтернатива – битилкаучуковая лента.
2. Второй слой – монтажная пена.
3. Наружный – лента-ПСУЛ. Она защищает остальные от воздействия солнечных лучей и дождя.

Материалы

Если планируется изготовить отделку из пластика, потребуются следующие материалы:

Монтаж ПВХ откоса

1. ПВХ-панели, длиной до 3 м. Для каждого окна по целой заготовке. Для проёма со стандартными габаритами потребуется две полосы.
2. Г-образный, стартовый, контактный профили. Их не принципиально делать целыми.
3. Дополнительно, как элемент каркаса, подходит профиль 60х27 мм.
4. Саморезы с плоской шляпкой.
5. Силиконовый герметик.

Инструмент

1. Измерительные приборы и карандаш.
2. Планочный уровень.
3. Перфоратор с набором биток.
4. Бур.
5. Набор насадок для шурупов.
6. Молоток, ножовка.
7. Строительный пистолет.

Подготовка поверхности

Через сутки после установки окна можно заняться монтажом откосов. Потребуется счистить излишки монтажной пены канцелярским ножом. Плоскости очистить от строительного мусора.

Установка направляющего профиля

Предварительно замерить по видимому краю габариты будущих профилей. Рассчитать наружную ширину, после дополнительно промерить высоту проема. Проще это сделать, сняв раму.

Для установки откосов используют Г-образный профиль, подходящей ширины. После его разрезают на секции, крепит к проему шурупами с шагом 20 см.

Обрешетка

Для обрешетки используют деревянные брусья 20х40 мм, которые прикрепляют на боковые и верхние части проема. Крепят дюбелями с шагом 30 см.

Монтаж панелей

После промерки габаритов, вырезания планки нужного размера, её требуется прикрепить его к обрешетке и верхнему профилю. Проводить крепление требуется тщательно. Боковые профили крепятся аналогично верхнему. Тоже касается обрешетки с поливинилхлоридной панелью.

Заделка откоса

Установка F-профилей

После окончания монтажа требуется скрыть торцы Г-образным профилем. Первоначально замеряется длина, потом профиль обрезается и вставляется. В участках контакта с саморезами слегка надрежьте краевой профиль.

Установка профиля
